•  重載軸用斯特封 GSJ-S 密封圈  液壓 密封件

標準材料:密封體：填充聚四氟乙烯F-PTFE,0形圈：丁腈橡膠NBR應用范圍由一個帶PTFE異形截面滑環和一個作為預加載元件的矩形圈組成的雙組合密封件。特別適合用于用作較大活塞桿直徑和工況條件十分苛刻的重載荷液壓缸活塞桿密封系統。例如用在注塑機、冶金機械、船用液壓設備、液壓機、工程機械、起重機、液壓控制系統等。設計選用時可參考Merkel公司OMS-S產品標準。
特 點:高耐壓特性,抗間隙擠出的能力強,采用防扭曲設計,由于橡膠的彈性具有高的接觸壓力,高的耐摩損性,低摩擦，不會造成“液壓爬行”
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
5m/s	0～60MPa	-30℃ +100℃	液壓油，難燃液壓液，環保安全液壓液（生物油），水和其它，取決于密封圈材料	50-2000 mm

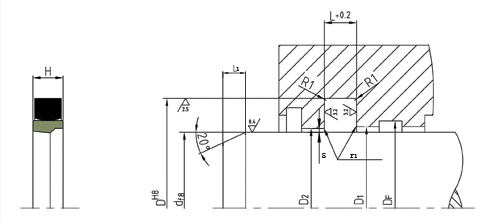

安裝尺寸

軸徑	底徑	溝槽寬度	安裝倒角	圓角	徑向間隙 S max
d f8	D H8	L+0.2	L1	r1	10 MPa	20 MPa	40 MPa
50-69.9	d+15.0	7.5	5.0	0.4	0.5	0.4	0.3
70-149.9	d+20.0	10.0	6.0	0.4	0.7	0.5	0.4
200-244.9	d+25.0	12.5	8.5	0.4	0.8	0.6	0.5
245-519.9	d+30.0	15.0	10.0	0.8	0.9	0.7	0.6
520-769.9	d+35.0	17.5	13.0	1.2	1.0	0.8	0.7
770-1500	d+40.0	20.0	15.0	1.2	1.0	0.8	0.7

GSJ-S  重載軸用斯特封                                                      >>>>>>>>>>>>斯特封的安裝方法
訂貨號	軸徑	外徑	寬度		訂貨號	軸徑	外徑	寬度
	d f8	D H8	L+0.2			d f8	D H8	L+0.2
GSJ-S0800	80	100	10.0		GSJ-S4700	470	500	15.0
GSJ-S1000	100	120	10.0		GSJ-S4800	480	510	15.0
GSJ-S1100	110	130	10.0		GSJ-S4900	490	520	15.0
GSJ-S1150	115	135	10.0		GSJ-S5000	500	530	15.0
GSJ-S1200	120	140	10.0		GSJ-S5100	510	540	15.0
GSJ-S1300	130	150	10.0		GSJ-S5200	520	550	15.0
GSJ-S1400	140	160	10.0		GSJ-S5300	530	560	15.0
GSJ-S1450	145	165	10.0		GSJ-S5400	540	575	15.0
GSJ-S1500	150	170	10.0		GSJ-S5450	545	580	17.5
GSJ-S1600	160	180	10.0		GSJ-S5500	550	585	17.5
GSJ-S1700	170	190	10.0		GSJ-S5600	560	595	17.5
GSJ-S1750	175	195	10.0		GSJ-S5700	570	605	17.5
GSJ-S1800	180	200	10.0		GSJ-S5800	580	615	17.5
GSJ-S2000	200	220	10.0		GSJ-S5900	590	625	17.5
GSJ-S2300	230	255	12.5		GSJ-S6000	600	635	17.5
GSJ-S2400	240	265	12.5		GSJ-S6200	620	655	17.5
GSJ-S2500	250	275	12.5		GSJ-S6300	630	665	17.5
GSJ-S2600	260	285	12.5		GSJ-S6400	640	675	17.5
GSJ-S2650	265	290	12.5		GSJ-S6450	645	680	17.5
GSJ-S2700	270	295	12.5		GSJ-S6500	650	685	17.5
GSJ-S2800	280	305	12.5		GSJ-S6600	660	695	17.5
GSJ-S2900	290	315	12.5		GSJ-S6700	670	705	17.5
GSJ-S3000	300	325	12.5		GSJ-S6800	680	715	17.5
GSJ-S3100	310	340	15.0		GSJ-S6900	690	725	17.5
GSJ-S3150	315	345	15.0		GSJ-S7000	700	740	20.0
GSJ-S3200	320	350	15.0		GSJ-S7200	720	760	20.0
GSJ-S3250	325	355	15.0		GSJ-S7300	730	770	20.0
GSJ-S3300	330	360	15.0		GSJ-S7400	740	780	20.0
GSJ-S3400	340	370	15.0		GSJ-S7500	750	790	20.0
GSJ-S3500	350	360	15.0		GSJ-S7600	760	800	20.0
GSJ-S3600	360	390	15.0		GSJ-S7700	770	810	20.0
GSJ-S3700	370	400	15.0		GSJ-S7900	790	830	20.0
GSJ-S3800	380	410	15.0		GSJ-S8000	800	840	20.0
GSJ-S3900	390	420	15.0		GSJ-S8100	810	850	20.0
GSJ-S4000	400	430	15.0		GSJ-S8200	820	860	20.0
GSJ-S4100	410	440	15.0		GSJ-S8300	830	870	20.0
GSJ-S4200	420	450	15.0		GSJ-S8500	850	890	20.0
GSJ-S4300	430	460	15.0		GSJ-S8600	860	900	20.0
GSJ-S4350	435	465	15.0		GSJ-S8900	890	930	20.0
GSJ-S4400	440	470	15.0		GSJ-S9000	900	940	20.0
GSJ-S4450	445	475	15.0		GSJ-S9500	950	990	20.0
GSJ-S4500	450	480	15.0		GSJ-S10000	10000	1040	20.0
GSJ-S4600	460	490	15.0		GSJ-S11500	1150	1190	20.0
