•  軸用泛塞密封RVA 密封圈  液壓 密封件

標準材料:密封環:填充聚四氟乙烯F-PTFE或聚氨酯PU,彈簧:不銹鋼
應用范圍:軸用泛塞密封是一種用于內周密封的往復運動用密封.這種密封可適用于惡劣工況,也可以適應某些特殊介質的要求.RVA密封是所有要求無爬行,耐化學制品和耐大多數介質用途所推薦使用的密封件M例如:閥、泵、分離器、制動器、配料裝置等,設計選用時可參考Trelleborg公司RVA系列Parker公司的JS系列標準.
特點:可用于往復及旋轉運動,能適應絕大部份流體和化學制品,摩擦系數小，耐磨損，尺寸穩定,精確控制時也不會爬行,防腐能力強和尺寸穩定性好,能承受急劇的溫度變化,不會污染食品、藥品和藥劑液體,可以進行消毒,貯存期無限.
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
15m/s	0～45MPa	-55℃ +260℃	所有液體、化學制品和氣體	5-1500 mm

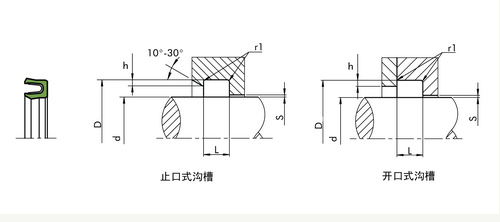

安裝尺寸

活塞桿直徑	溝槽直徑	溝槽寬度	半徑	止口高度	最大徑向間隙 S
d h9	D H9	L+0.2	r1	h	2 MPa	10 MPa	20 MPa	40 MPa
3.0-9.9	d+2.9	2.4	0.4	0.4	0.20	0.10	0.08	0.05
10.0-19.9	d+4.5	3.6	0.4	0.6	0.25	0.15	0.10	0.07
20.0-39.9	d+6.2	4.8	0.6	0.7	0.35	0.20	0.15	0.08
40.0-119.9	d+9.4	7.1	0.8	0.8	0.50	0.25	0.20	0.10
120.0-630.0	d+12.2	9.5	0.8	0.8	0.60	0.30	0.25	0.12

RVA  軸用泛塞密封                                                          >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	活塞桿直徑	溝槽直徑	溝槽寬度		訂貨號	活塞桿直徑	溝槽直徑	溝槽寬度
	d h9	D H9	L+0.2			d h9	D H9	L+0.2
RVA0030	3	5.9	2.4		RVA0750	75	84.4	7.1
RVA0040	4	6.9	2.4		RVA0800	80	89.4	7.1
RVA0050	5	7.9	2.4		RVA0850	85	94.4	7.1
RVA0060	6	8.9	2.4		RVA0900	90	99.4	7.1
RVA0080	8	10.9	2.4		RVA0950	95	104.4	7.1
RVA0100	10	14.5	3.6		RVA1000	100	109.4	7.1
RVA0120	12	16.5	3.6		RVA1050	105	114.4	7.1
RVA0140	14	18.5	3.6		RVA1100	110	119.4	7.1
RVA0150	15	19.5	3.6		RVA1150	115	124.4	7.1
RVA0160	16	20.5	3.6		RVA1200	120	132.2	9.5
RVA0180	18	22.5	3.6		RVA1250	125	137.2	9.5
RVA0200	20	26.2	4.8		RVA1300	130	142.2	9.5
RVA0220	22	28.2	4.8		RVA1350	135	147.2	9.5
RVA0250	25	31.2	4.8		RVA1400	140	152.2	9.5
RVA0280	28	34.2	4.8		RVA1500	150	162.2	9.5
RVA0300	30	36.2	4.8		RVA1600	160	172.2	9.5
RVA0320	32	38.2	4.8		RVA1700	170	182.2	9.5
RVA0350	35	41.2	4.8		RVA1800	180	192.2	9.5
RVA0360	36	42.2	4.8		RVA1900	190	202.2	9.5
RVA0400	40	49.4	7.1		RVA2000	200	212.2	9.5
RVA0420	42	51.4	7.1		RVA2100	210	222.2	9.5
RVA0450	45	54.4	7.1		RVA2200	220	232.2	9.5
RVA0480	48	57.4	7.1		RVA2300	230	242.2	9.5
RVA0500	50	59.4	7.1		RVA2400	240	252.2	9.5
RVA0520	52	61.4	7.1		RVA2500	250	262.2	9.5
RVA0550	55	64.4	7.1		RVA2800	280	292.2	9.5
RVA0560	56	65.4	7.1		RVA3000	300	312.2	9.5
RVA0600	60	69.4	7.1		RVA3200	320	332.2	9.5
RVA0630	63	72.4	7.1		RVA3500	350	362.2	9.5
RVA0650	65	74.4	7.1		RVA3600	360	372.2	9.5
RVA0700	70	79.0	4.2		RVA4000	400	412.2	9.5
