•  MYA MYN 活塞和活塞桿兩用氣動密封件  SAKAGAMI 阪上 液壓 密封件
  MYA/MYN/MYH (迷你Y密封件)
  常用壓力0.8MPA 最高速度0.4m/s
  MYA 材質編號RK703 溫度(-25℃～70℃)
  MYN 材質編號RN716 溫度(-10℃～70℃)
  MYH 材質編號RF704 溫度(-5℃～150℃)
  小口徑氣壓用U型密封件.
  MYA的摩擦阻力小,適用于小口徑氣缸等。
  MYN的摩擦阻力比MYA更小，適用于電磁閥等
  MYH是耐熱用產品
  迷你Y密封件系統與JIS B2401-P系列的O形圈具有溝槽的互換性

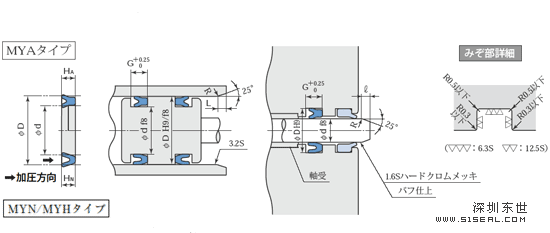

• (注)●密封件如上圖所示,具有方向性,請注意安裝方向.
  ●可能因安裝槽的位置而無法安裝在整體槽中.此時,請采用分割槽結構.
  ●MYH與MYN的形狀稍有差異
  ※關于加工符號中表面粗糙度的標準數列，請參照常用配合表


型號明細			密封件的公稱尺寸及腔體尺寸（單位：mm)
標準 （RK 703）	一般 （RN 716）	耐寒用 (RF 704)	d	D	HA	HN	G	L
MYA-3	MYN-3		3	6	2.1	2	2.5	2	1.5
MYA-4	MYN-4		4	7	2.1	2	2.5	2	1.5
MYA-5	MYN-5	*MYH-5F	5	8	2.1	2	2.5	2	1.5
MYA-6	MYN-6	*MYH-6F	6	9	2.1	2	2.5	2	1.5
MYA-7	MYN-7		7	10	2.1	2	2.5	2	1.5
MYA-8	MYN-8	*MYH-8F	8	11	2.1	2	2.5	2	1.5
MYA-9	MYN-9		9	12	2.1	2	2.5	2	1.5
MYA-10	MYN-10	*MYH-10F	10	13	2.1	2	2.5	2	1.5
MYA-10A	MYN-10A	*MYH-10AF	10	14	2.8	2.7	3.2	2.5	2
MYA-11	MYN-11		11	15	2.8	2.7	3.2	2.5	2
*MYA-11.2			11.2	15.2	2.8	2.7	3.2	2.5	2
MYA-12	MYN-12	*MYH-12F	12	16	2.8	2.7	3.2	2.5	2
*MYA-12.5	MYN-12.5	*MYH-12.5F	12.5	16.5	2.8	2.7	3.2	2.5	2
MYA-14	MYN-14	*MYH-14F	14	18	2.8	2.7	3.2	2.5	2
MYA-15	MYN-15		15	19	2.8	2.7	3.2	2.5	2
MYA-16	MYN-16	*MYH-16F	16	20	2.8	2.7	3.2	2.5	2
MYA-18	MYN-18	*MYH-18F	18	22	2.8	2.7	3.2	2.5	2
MYA-20	MYN-20	*MYH-20F	20	24	2.8	2.7	3.2	2.5	2
MYA-21	MYN-21		21	25	2.8	2.7	3.2	2.5	2
MYA-22	MYN-22		22	26	2.8	2.7	3.2	2.5	2
MYA-24	MYN-24		24	30	4.2	4	4.7	3	3
MYA-34	MYN-34	*MYH-34F	34	40	4.2	4	4.7	3	3

無供油空氣：由于氣壓回路內未設置油壺/加油器等供油裝置，因此必須事先在滑動部涂布優質的潤滑脂。

干燥空氣：為了排除上述無提供油空氣中排出等影響，在回路內設置空氣干燥機，是供應、排出潔凈空氣的系統。密封件等必須事先涂布優質的潤滑脂。

潤滑脂：請使用鋰皂基潤滑脂(礦物油類潤滑脂)稠度為(JIS K2560)1號或2號。
耐熱使用時，請使用硅脂、氟脂等。
